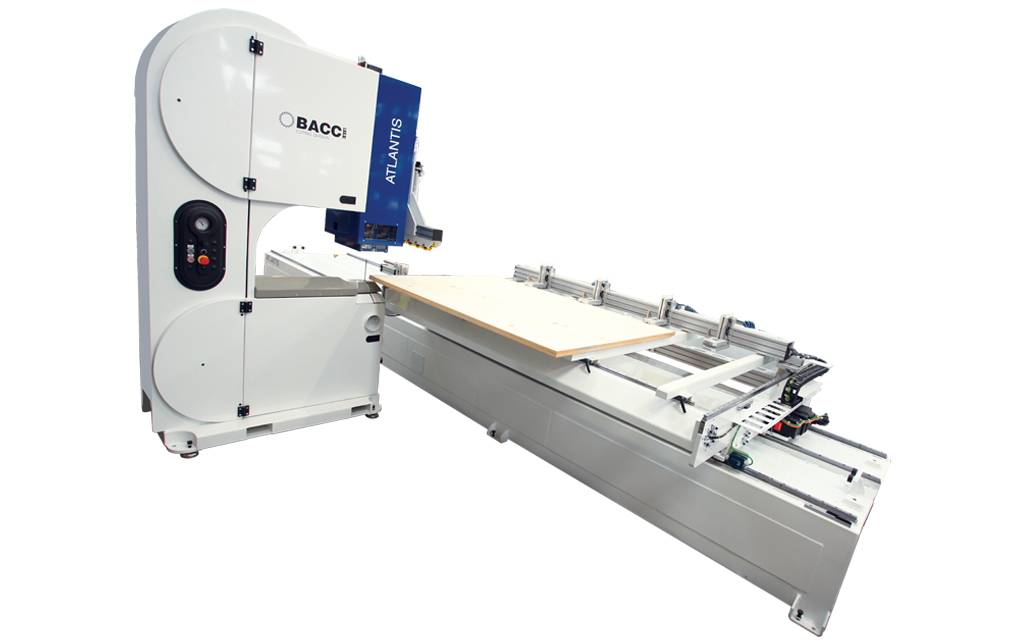

Il centro di taglio a controllo numerico ATLANTIS
è dotato di 3 assi interpolati (X, Y, C) per ottenere
curvature di taglio molto accentuate su pezzi di qualsiasi dimensione. Precisa e versatile come una macchina CNC.
Produttiva come una macchina da linea.
Semplice da usare come una macchina tradizionale.
Dati tecnici:
|
Rotazione asse C lama |
± 90° |
|
Lunghezza di taglio |
0 ÷ 1.500/2.500 mm |
|
Profondità di carico |
1350/1.500mm |
|
Profondità di taglio |
750 mm |
|
Altezza di taglio |
0 ÷ 150 mm |
|
Raggio minimo di taglio |
50 mm* |
|
Velocità avanzamento lavoro |
0 ÷ 25 m/min |
* a seconda della lama equipaggiata
Tavoli

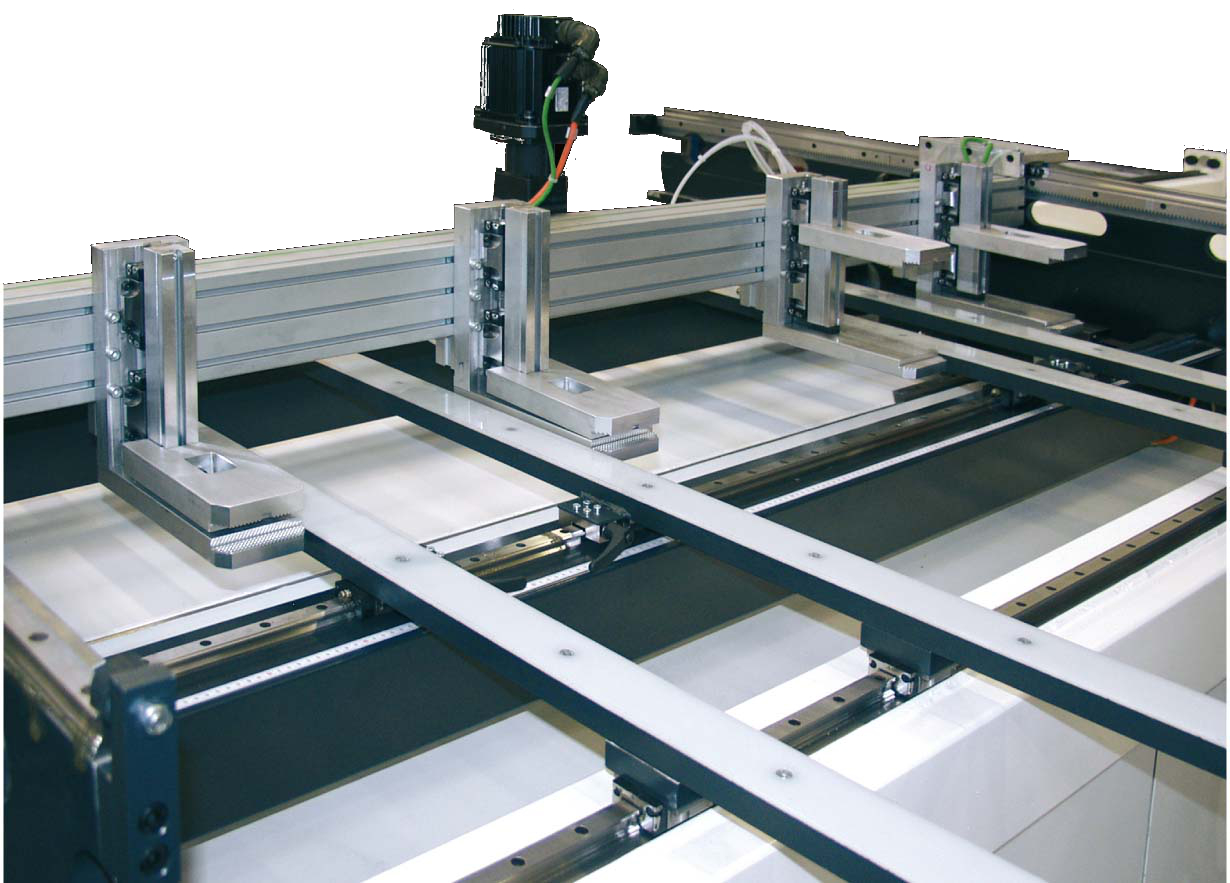

PIANO DI LAVORO CON PRESSANTI
Piano di lavoro con n. 2,4 o più pressanti pneumatici per la movimentazione di pannelli. Tale piano di lavoro presenta una doppia movimentazione lungo X e lungo Y (una utilizzata per il riposizionamento delle pinze tra un taglio e l’altro e l’altra interpolata con gli altri assi durante le operazioni di taglio). La massima profondità di carico dei pannelli è 1350mm (1500mm opz).
Tavoli

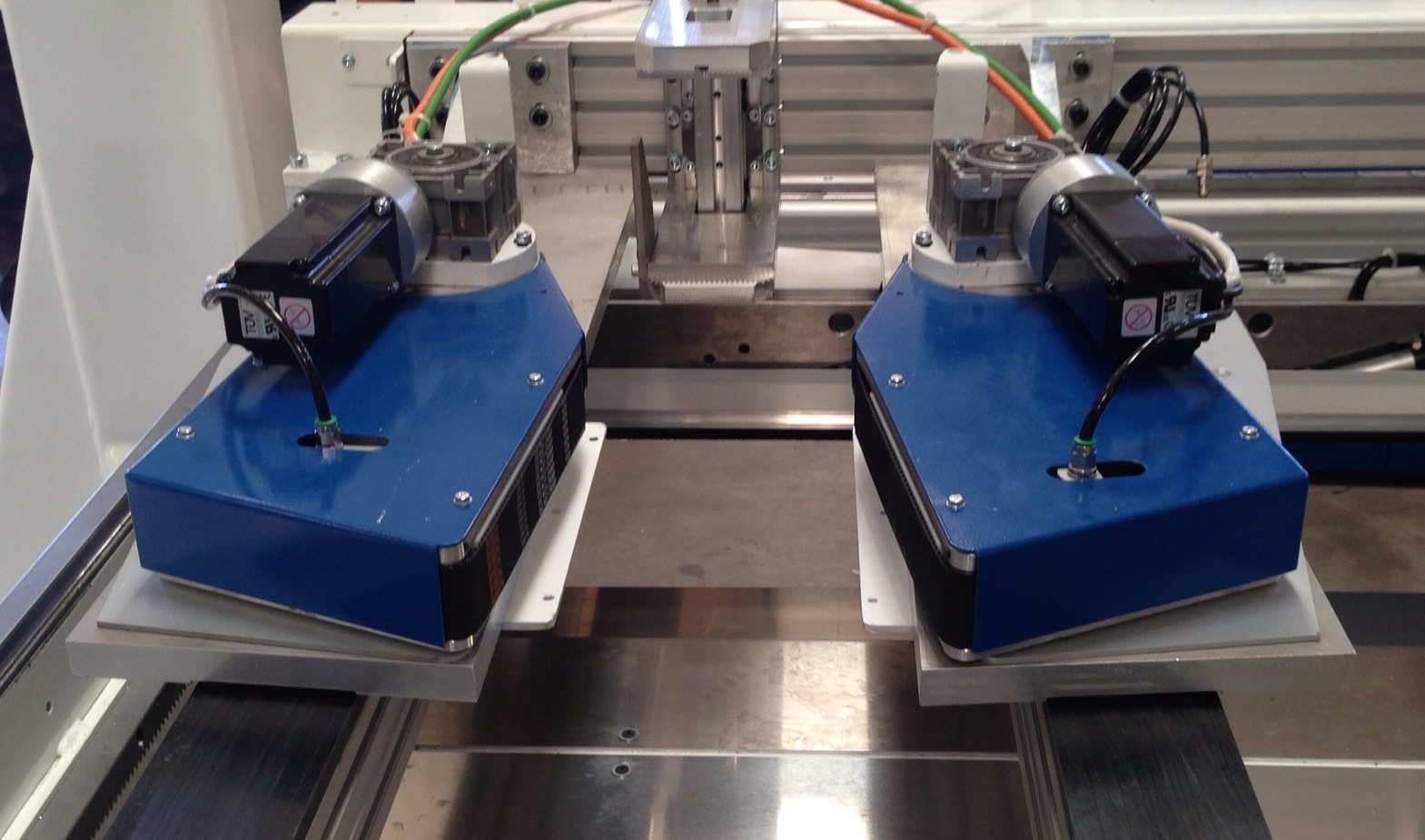

CARRELLINI MOTORIZZATI REMOVIBILI
ATLANTIS può essere equipaggiata con un sistema speciale di carrelli motorizzati e controllati, da applicare sopra le barre di supporto dei pannelli. Con questo sistema i pezzi sono bloccati da 2 nastri trasportatori laterali (brevettati), come in foto. Questo sistema è consigliato per il taglio di legno massiccio. I nastri trasportatori essendo indipendenti consentono inoltre all’operatore (in modalità manuale) di eliminare i nodi presenti sulla tavola di massiccio.
Tavoli

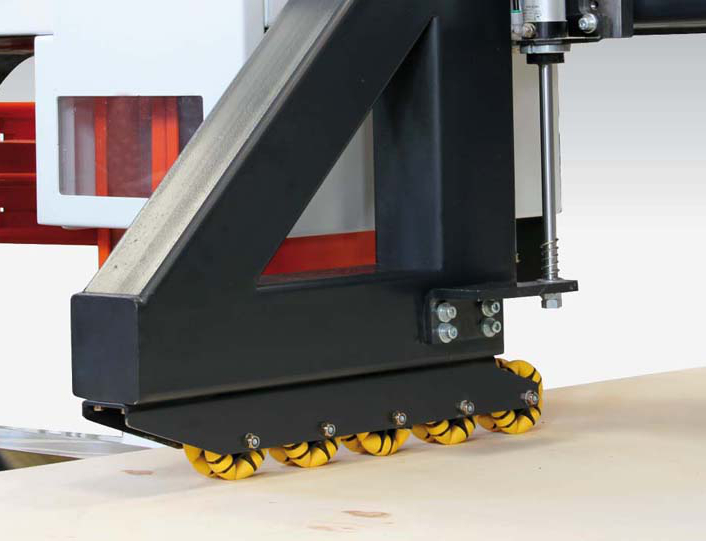

RULLI PRESSORI OMNIWHEEL
ATLANTIS può essere equipaggiata con rulli pressori “Omniwheel” utili per il bloccaggio di pannelli sovrapposti. L’Omniwheel esercita la pressione necessaria al bloccaggio del pacco di pannelli nella zona di taglio.
Gruppo Lama

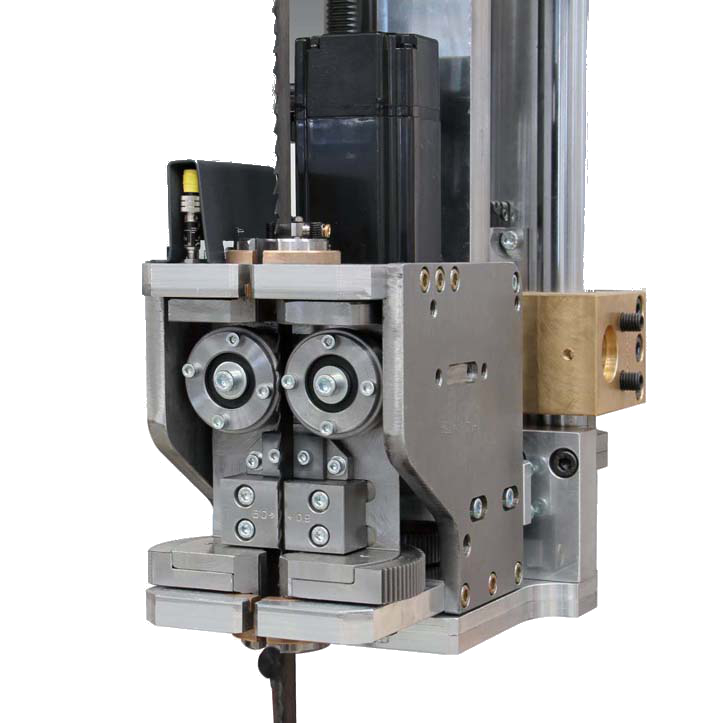

GUIDALAME ROTANTE
ATLANTIS è dotata di 2 guidalame contrapposti in acciaio servomotorizzati in configurazione gantry per la rotazione fino a +/-90° della lama. La lama rotante permette il taglio sagomato fino a un raggio minimo (dipendente dal tipo di lama equipaggiata) pari a 50mm.
Caricatore

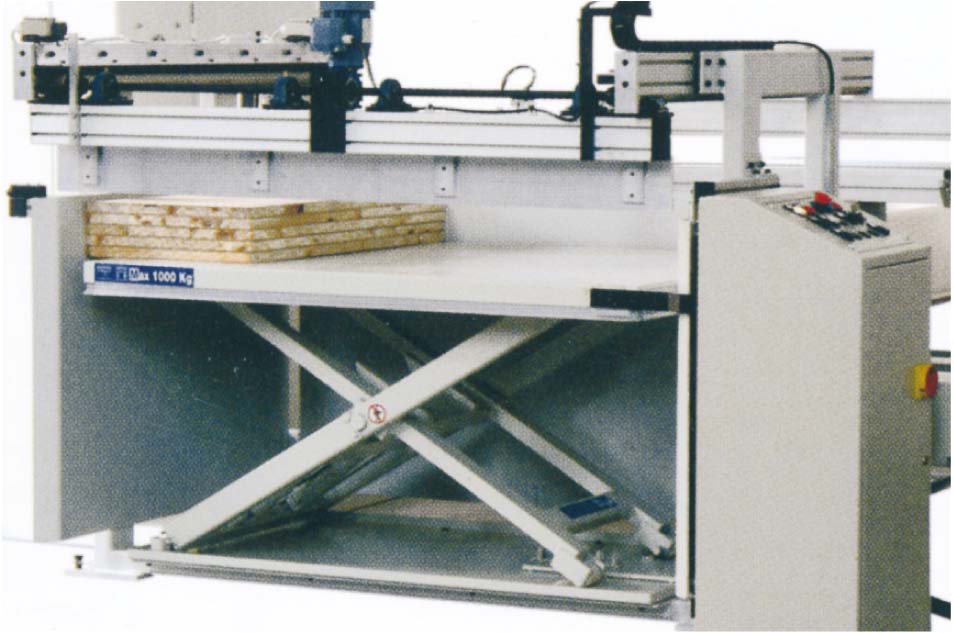

CARICATORE AUTOMATICO (opzionale)
ATLANTIS può essere dotata di un sistema di carico automatico di pannelli pallettizzati. Le dimensioni di carico possono essere personalizzate a seconda delle richieste.
Caricatore

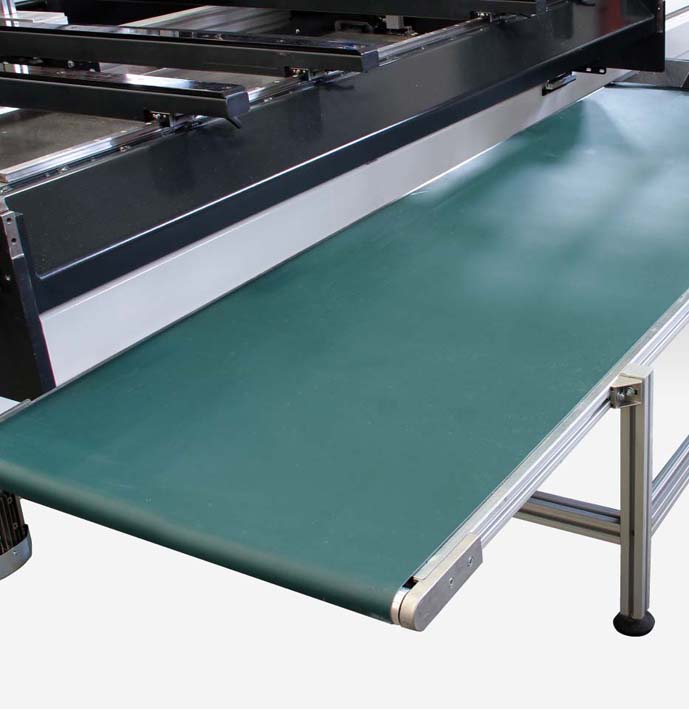

NASTRO TRASPORTATORE RACCOLTA PEZZI
ATLANTIS può essere dotata di un nastro trasportatore singolo o doppio per la raccolta dei pezzi dopo il taglio.
